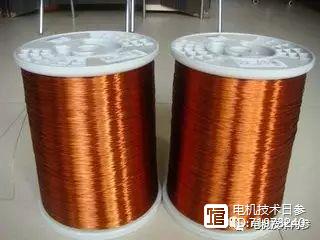

漆包线是多种电机的主要生产原材料，作为电机生产企业，如何能有效、快捷的判定电磁线的质量状况非常重要。电磁线检验控制设定在进厂检验环节，必要的检测和控制手段至关重要。

电磁线尺寸检测控制

裸线直径公差

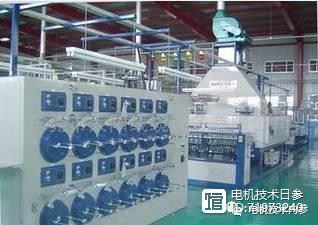

裸导线的允许公差是指裸导线直径的实际值与规定值之间的允许偏差。从使用的角度来说，希望公差越小越好，有利于设计时电阻、匝数等方面的计算。但制造时模具的模孔在拉伸过程中要磨损变形，如果公差要求过严，就要经常调换模具，造成工艺操作上和模具供应方面的困难。制订标准时应权衡使用要求和生产单位的控制能力，做到经济和适用。

截面不圆度

指导线同一截面直径最大测量值与最小测量值之差。不圆度超差会造成漆包线颜色发花，色感差，也不利于线的工艺排布。该项目不好检测，倾向于电磁线制造厂家控制。

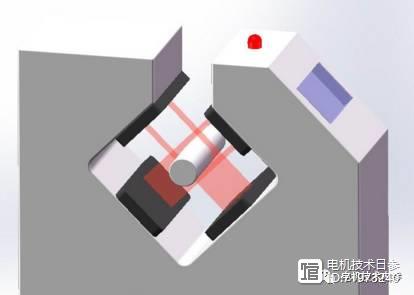

最大外径

最大外径超差会使线圈尺寸加大，影响槽满率。

最小漆膜厚度

漆膜过薄，容易产生针孔，导致耐电压、耐刮、耐化学和耐老化等性能下降，导致电机存在严重的质量隐患。

漆包线机械性能检测控制

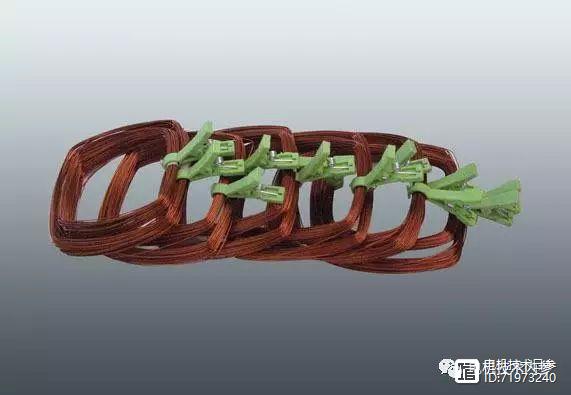

在电机线圈绕制、嵌线过程中，都有机械力作用于漆包线上，例如绕制时的拉伸力、摩擦力和弯曲力等；在嵌线工艺中有摩擦力；电机运转中有因振动而引起的匝间摩擦。如果漆包线的芯线或漆膜达不到要求，则上述这些机械力都会对漆包线带来不同程度的损伤。因此，在模拟使用要求的基础上，建立各项机械性能试验是十分必要的。

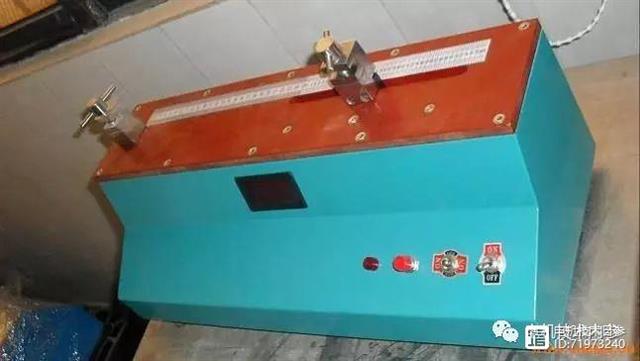

伸长率试验

伸长率是模拟漆包线绕线工艺而建立的，目的是控制导线对缠绕线圈的适应性，保证作业顺利进行。漆包线经过拉伸后，其附着力、耐刮性、弹性、热冲击、耐溶剂性能都会有不同程度的下降。

回弹角试验

漆包线的柔软度是使用中的一个重要指标。在线模上绕成的线圈，如漆包线因柔软度不好而回弹变形，会直接影响线圈绕组的加工质量和劳动生产率。

柔韧性及附着性

柔韧性及附着性试验包括卷绕、拉伸、急拉断、剥离扭绞试验。漆包线在绕制线圈时受到两种外力作用。（1）拉伸力，如果漆膜的弹性不足，漆膜受力后的伸长率跟不上导体的伸长，漆膜就会开裂。（2）弯曲力，弯曲后外缘的漆膜伸长，内缘的漆膜被压缩，如果弹性不好，漆膜也会开裂。细线容易被拉伸，用伸长法测试；粗线受弯曲影响大，用卷绕法测试。

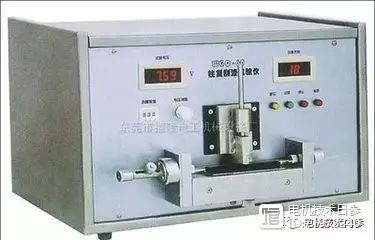

耐刮性

在线圈绕制成型、嵌线以及电气产品运转中，都会有压力或摩擦力作用于漆包线上。漆膜的耐刮性能用漆膜在一定外力作用下的耐刮次数或刮破力来表示。

漆包线耐热性能检测

漆包线的耐热性能是一项重要的指标，特别是对电机及温升要求苛刻的组件或绕组来说具有较大的意义。它直接影响电气设备的设计和使用。电气设备的温升受到所使用的漆包线和其它绝缘材料的限制。如能使用耐热性能较高的漆包线和配套的材料，就可以在结构不变的条件下获得更好的可靠性，或在保持功率不变的条件下达到缩小外型尺寸、减轻重量、减少有色金属以及其它材料消耗的节能效果。

热老化试验

用热寿命评定的方法来测定漆包线的热性能需半年到一年的时间(UL试验)。老化试验缺乏应用上的模拟性，但在电磁线生产过程中控制漆料质量和漆膜的烘焙程度仍具有实用意义。

热冲击试验

耐热冲击试验就是研究漆包线的漆膜在机械应力作用下对热作用的忍受能力。

耐热软化击穿试验

在线圈中，下层漆包线受到上层漆包线张力而引起的压力，如果漆包线在浸渍的预烘或干燥过程中，或是在高温下运转时，漆膜受热软化，在压力作用下逐渐被挤薄，可能产生线圈的匝间短路。

漆包线电气性能检测控制

漆包线薄薄的一层漆膜要保证通过的电流在线圈内沿芯线环行，以保证电磁感应使电机电器得以发挥作用。如果漆膜的介电性能不够，便会造成线圈短路。

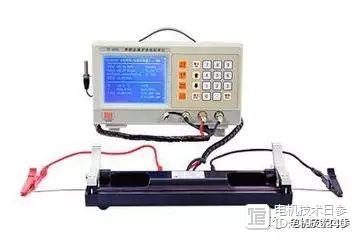

直流电阻

漆包线电阻值的过大或过小要引起绕成经线圈总阻值的变化。总阻值的变化范围超过了设计中的允许公差，将影响到电机三相电压的平衡和电机温升。

击穿电压

在强电场的作用下，高聚物内束缚的电子可以由电场内获得能量而变为自由电子，按电场方向运动。运动中自由电子碰撞其它被束缚的电子时，又激发它们成为自由电子，这样自由电子越来越多，提高了高聚物的导电性。当电场强度超过某一定的数值时，在高聚物内就形成了一个联过两个电极间的孔道，使正在增强的电流在其中通过，高聚物就失去了绝缘性能而被击穿。这时施加电压的强度称为击穿电压。在电压击穿时所带来的热量会使高聚物产生热破坏，而呈现熔化烧焦的现象。

影响击穿电压的因素：漆膜厚度及不圆度、固化程度、漆中外界杂质。影响击穿电压试验数据的因素：扭绞数、施加电压时间、升压速度、漆膜伸长、施压时温度。

漆膜连续性

漆包线绕制的线圈匝数多，缠绕紧，线与线接触面多，如果漆包线漆膜的针孔多，两匝间针孔可能重合，造成短路。

漆包线耐化学性能检测

漆包线耐化学性能包括耐酸、耐碱、耐盐雾、耐潮湿、耐油、耐溶剂、耐冷媒、耐辐射等方面的性能。该项性能由电磁线生产厂家进行控制。

在线圈浸渍过程中，漆包线不单单要经受热冲击和软化击穿的热性能考验，还要能忍受浸渍漆中甲苯、二甲苯、石油溶剂、油等溶剂的侵蚀。不同的漆膜对不同的溶剂有不同的忍受性，浸渍时应根据漆包线的特性选用只含有对漆包线相适应的溶剂的浸渍漆。

（留言功能已开启，欢迎大家留言讨论！）
